ЗП 14.040
ЗА 03.000
ЗА 03.030
ЗА 03.050
ЗА 03.040

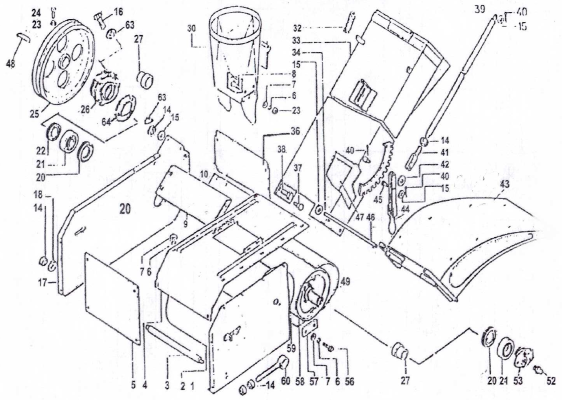

Триммер ЗА 03.000



п.р.№  Обозначение Наименование Кол-во Масса, кг

1
 ЗА 03.010
 Боковина
 1
15,543
2  ЗА 03.030  Барабан натяжной  1 30,728
3  ЗА 03.626  Шпилька  2 0,8
4  ЗА 03.120  Крышка  1 5,32
5  ЗА 03.401  Стенка  1 1,72
6    Шайба 8.65  36 0,0009
7    Шайба  30 0,002
8    Болт М8х16  12 0,01
9  ЗА 03.290  Стяжка  1 1,62
10  ЗА 03.403  Заслонка  1 1,007
11    Шплинт  2 0,01
12    Шайба  1 2,283
13    Винт В1М8  6 0,008
14    Гайка М12  12 0,012
15    Шайба 12.02  8 0,0126
16    Болт М8х30  6 0,015
17  ЗА 03.020  Боковина  1 15,764
18    Шайба12.01.019  4 0,003
19    Шайба  1 0,001
20    Манжета 1,2-35х58-1  2 0,023
21    Подшипник 1206  2 0,22
22    Манжета 1,2-30х52-1  1 0,021
23    Гайка М8  31 0,005
24    Винт ВМ8  1 0,031
25  ЗА 03.108  Шкив  1 2,98
26  ЗП 14.111  Крышка подшипника  1 0,22
27  ЗП 14.619  Втулка распорная  2 0,002
28    Шплинт  2 0,01
29    Шплинт  1 0,02
30  ЗА 03.110  Переходник  1 5,02
31  ЗА 03.435  Заслонка  2 0,186
32

  ЗА 03.607

  Пружина

  2

 0,125

п.р.№  Обозначение Наименование Кол-во Масса, кг

33
 ЗА 03.070
 Труба
 1
29,49
34    Шплинт 4х28,019  2 0,003
35    Болт М10  8 0,02
36  ЗА 03.402  Стенка  1 02,396
37  ЗА 03.627  Палец  2 0,04
38    Болт М12х30  2 0,038
39  ЗА 03.100  Тяга  1 1,54
40    Шплинт 3,2х32,019  3 0,0002
41  ЗА 03.090  Вилка  1 0,2
42    Шайба 14.02  1 0,008
43  ЗА 03.080  Носок  1 14,62
44  ЗА 03.180  Ручка  1 0,865
45    Ось 6-2h  1 0,034
46  ЗА 03.603  Ось  1 0,742
47  НЕН 27.009  Заслонка  1 1,25
48    Шпонка 28х7х50  1 0,022
49  ЗА 03.001  Лента бесконечная  1 5,73
50    Заслонка  2 1,26
51    Шайба 8.02  1 0,112
52    Масленка 1.2Ц6  6 0,0062
53  ЗП 14.109  Крышка глухая  1 0,23
54    Гайка М10  1 0,11
55    Лоток  1 23,443
56    Болт М8х20  2 0,012
57  ЗА 03.444  Ось держатель  2 0,07
58  ЗА 03.050  Барабан ведущий  1 22,85
59  ЗА 03.040  Катушка  1 23,36
60  ЗА 03.130  Болт натяжной  2 0,152
61    Гайка М16  1 0,033
62    Щека  1 2,283
63



  Шайба 6.65

  6

 0,008
