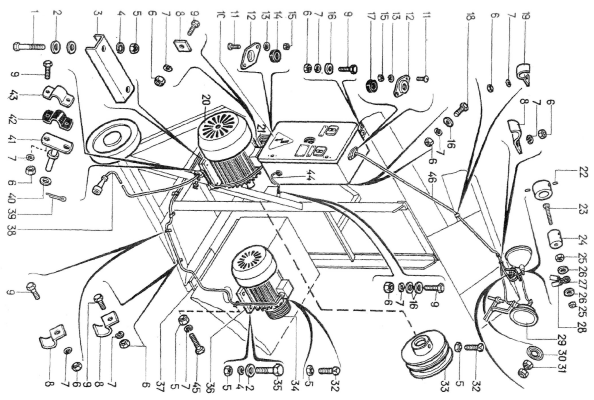

Электрооборудование ЗП 05.000



п.р.№  Обозначение Наименование Кол-во Масса, кг

10
 ЗП 05.010
 Пульт управления
 1
21,095
37  ЗП 05.020  Металлорукав  1 1,03
46  ЗП 05.030  Металлорукав  1 0,85
38  ЗП 05.100  Кабель  1 17,5
41  ЗП 5Э-3  Кронштейн  1 0,226
33  ЗП 05.102  Шкив  1 2,918
44  ЗП 05.014  Провод  1 0,012
22  ЗП 05.602  Штифт  4 0,002
43  ЗПТ 5083  Скоба  1 0,027
30  ЗМ 05.413  Шайба  2 0,04
19  ЗП 05.414  Скоба  1 0,036
3  ЗП 01.437  Швеллер  2 0,49
34  ЗП 05.103  Шкив  1 2,29
42  ЗПТ 0011  Прокладка  1 0,015
24  ОВБ 0207  Колодка  2 0,005
12  ОВБ 4813  Фланец  4 0,023
14  ОВБ 0223  Шайба  3 0,005
17  ОВБ 0223  Шайба  1 0,006
20    Двигатель 7,5х1500х380  1 77
36



  Двигатель 3х1500х380

  1

 36

п.р.№  Обозначение Наименование Кол-во Масса, кг

32

 Винт ВМ 10-6gх25.22Н.019
 2
0,018
23    Винт М 4-6gх30.58.096  2 0,002
11    Винт М 6-6gх16.58.099  8 0,004
15    Гайка М6-6Н.6.099  8 0,002
6    Гайка М8-6Н.6.099  14 0,005
5    Гайка М 10-6Н.6.099  10 0,011
31    Гайка 2М 12х1.5-6Н.6.099  4 0,018
25    Гайка МЧ-6Н.6.096  4
26    Шайба 4.02.Ст.3.099  4 0,0003
16    Шайба 8.02.Ст.3.099  8 0,001
2    Шайба 10.02.Ст.3.099  12 0,004
40    Шайба 16.02.Ст.3.099  7 0,011
13    Шайба 6.65Г.099  8 0,0004
7    Шайба 8.65Г.099  14 0,0009
4    Шайба 10.65Г.099  8 0,001
39    Шплинт 4х28.019  1 0,03
8    Скоба  8 0,015
29    Фара ФГ 16-Е  2 0,35
28    Трубка 331 ТВ-40  1 0,04
46



  Металлорукав

  1

 0,25
