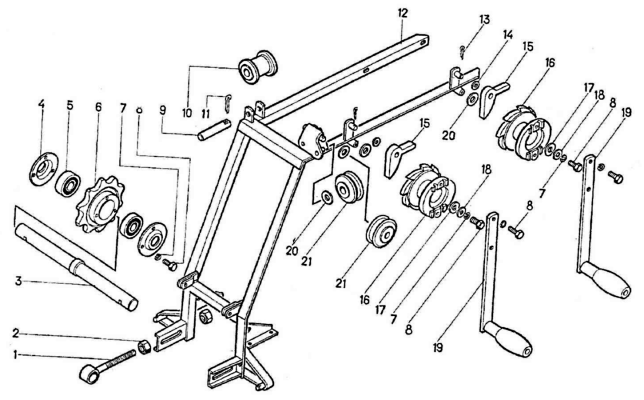

Рамка питателя ЗП 02.040



п.р.№  Обозначение Наименование Кол-во Масса, кг

1
 ЗП 01.310
 Болт натяжной
 2
0,155
12  ЗП 02.110  Рамка  1 20,078
19  ЗП 02.120  Ручка  2 0,608
6  ЗП 02.103  Звездочка z=10, t=38.0  1 1,564
21  ЗП 02.108  Ролик  4 0,31
10  ЗП 02.109  Ролик  1 0,425
15  ЗП 02.112  Собачка  2 0,17
16  ЗПТ 1019А  Храповик  2 1,47
4  ЗП 02.455  Крышка  2 0,069
18  ЗПТ 4062  Шайба  2 0,008
17

  ЗПТ 4103

  Шайба

  2

 0,04

п.р.№  Обозначение Наименование Кол-во Масса, кг

9
 ЗПТ 02.618
 Ось
 1
0,135
3  ЗПТ 02.622  Ось  1 1,454
5    Подшипник 180205  2 0,14
8    Болт М 6Х16.58.099  12 0,005
2    Гайка М 12.5.099  4 0,015
7    Шайба 6.65Г.099  12 0,004
14    Шайба Ю.02.Сг.1099  2 0,004
20    Шайба 16.02.Ст.3.099  6 0,011
13    Шплинт 3,2Х16.019  2 0,001
11



  Шплинт 4Х28.019

  5

 0,003
